멤브레인 여과 공정 완벽 가이드 — 작동 원리부터 산업별 적용 사례까지

💡 멤브레인 필터(Membrane Filter)란?

산업별 적용과 원리까지 — Saint-Gobain Life Sciences 솔루션 중심으로

물 처리 설비부터 바이오의약품 생산 라인, 식품 가공 공장, 정밀 화학 플랜트까지 — 오늘날 산업 현장 곳곳에서 공통적으로 발견되는 핵심 분리 기술이 있습니다. 바로 선택적 분리막, 즉 멤브레인 필터(Membrane Filter)입니다. 원하는 성분만 통과시키고 불필요한 물질은 차단하는 이 기술은 단순한 여과 장치가 아니라, 제품의 순도와 안전성을 결정짓는 공정 핵심 인프라입니다. 고효율·저에너지·고순도라는 세 가지 강점을 동시에 충족하는 덕분에, 멤브레인 여과는 현재 전 산업군에서 가장 빠르게 채택이 확대되고 있는 분리 공정으로 자리매김하고 있습니다. Saint-Gobain Life Sciences는 소재 과학(Material Science)에 뿌리를 둔 독자적인 멤브레인 솔루션 포트폴리오를 바탕으로, 규제 준수·공정 안전성·성능 최적화라는 세 가지 가치를 단일 공급망 안에서 실현하고 있습니다.



1. 멤브레인이란?

멤브레인(Membrane)은 특정 크기 또는 화학적 성질을 지닌 물질만을 선택적으로 통과시키도록 설계된 반투막(Semi-permeable Barrier)입니다. 단순히 입자를 걸러내는 체(Sieve)의 개념을 넘어, 소재의 구조적·화학적 특성을 정밀하게 설계함으로써 나노미터 수준의 분자 분리까지 구현할 수 있는 고도화된 기능성 소재입니다.

멤브레인의 실질적인 성능은 두 가지 핵심 파라미터의 균형으로 결정됩니다.

🔸 Selectivity(선택성): 어떤 물질을 멤브레인 위에 붙잡아 두고(Reject), 어떤 물질을 통과(Permeate)시킬지를 결정하는 특성입니다. 기공 크기(Pore Size) 및 그 분포(Pore Size Distribution)뿐 아니라, 멤브레인 표면의 전하 특성(Surface Charge), 소수성 또는 친수성 정도(Hydrophobicity/Hydrophilicity)까지 복합적으로 선택성에 영향을 줍니다. Saint-Gobain의 멤브레인 제품군은 절대 등급(Absolute Rating) 기준으로 설계되어 있어, 공칭 등급(Nominal Rating) 기반 제품 대비 훨씬 높은 예측 가능성과 배치 간 재현성을 보장합니다.

🔸 Permeability(투과성): 단위 시간·단위 면적을 기준으로 멤브레인을 통과하는 유체의 양, 즉 Flux(투과 유속)를 나타냅니다. 선택성과 투과성은 본질적으로 상충 관계(Trade-off)에 놓여 있으며, 이 두 특성 사이에서 공정 요건에 맞는 최적점을 도출하는 것이 멤브레인 소재 설계의 핵심입니다. Saint-Gobain의 Crystar® FT 세라믹 멤브레인은 이 전통적인 Trade-off의 한계를 극복한 기술적 성과물로, 정밀한 분리 성능을 유지하면서도 시장 최고 수준의 Flux를 실현합니다.



2. 멤브레인 필터의 작동 원리

멤브레인 여과 공정은 농도·압력·온도·전기화학적 평형을 거스르는 비자발적(Non-spontaneous) 분리 공정입니다. 따라서 물질이 멤브레인을 통과하도록 만들기 위해서는 반드시 외부에서 에너지를 공급해야 하며, 이를 구동력(Driving Force)이라 합니다.

산업 현장에서 활용되는 주요 구동력은 다음과 같습니다.

🔸 압력차(Pressure Difference, ΔP): 가장 널리 적용되는 구동력으로, MF·UF·NF·RO 공정 모두 이 원리 위에 설계됩니다. 멤브레인을 경계로 한 압력 차이를 Transmembrane Pressure(TMP)라 부르며, 이 값은 공정 효율과 Fouling 진행 여부를 실시간으로 판단하는 핵심 운전 지표입니다.

🔸 농도차(Concentration Gradient, Δc): 투석(Dialysis)이나 확산 기반 분리 공정의 구동력으로 작용합니다. RO·NF 공정에서는 공급수 측의 높은 용질 농도로 발생하는 삼투압(Osmotic Pressure)이 유효 구동력을 상쇄하는 방향으로 작용하므로 설계 시 반드시 고려해야 합니다.

🔸 온도차(Temperature Gradient, ΔT): 막증류(Membrane Distillation, MD) 공정의 구동력으로 활용되며, 열에너지를 기반으로 증기를 멤브레인 너머로 이동시킵니다. 해수 담수화 및 고농도 폐수 처리 분야에서 차세대 기술로 주목받고 있습니다.

🔸 전기적 전위차(Electrical Potential, ΔE): 전기투석(Electrodialysis, ED) 공정에서 이온 선택성 멤브레인을 통해 하전된 이온 종을 분리하는 구동력입니다. 탈염 및 이온 농축 공정에 특화되어 있습니다.

이 중 산업용 멤브레인 공정의 대부분은 압력 기반(Pressure-Driven) 방식으로 운전됩니다. 단, 실제로 유효한 구동력은 적용 압력 그 자체가 아니라, 삼투압을 제외하고 남은 순수 압력 차이인 Net Driving Pressure(NDP)로 정의됩니다.

NDP=ΔP−ΔπΔP

3.멤브레인 필터의 종류 (MF · UF · NF · RO)

멤브레인 여과는 기공 크기(Pore Size)를 기준으로 네 가지 공정으로 구분되며, 분리 대상 물질의 크기와 특성, 요구되는 에너지 수준이 각각 뚜렷하게 다릅니다.

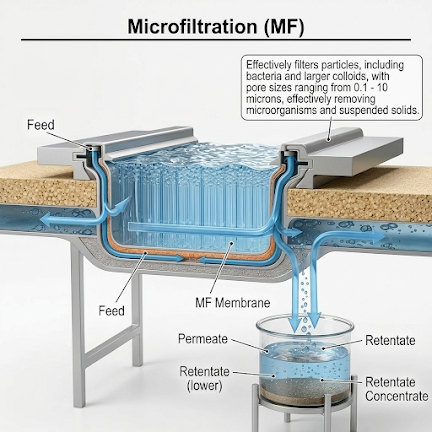

📌 Microfiltration (MF)

기공 크기: 0.1 ~ 10 μm / 운전 압력: 0.1 ~ 2 barg / 분리 메커니즘: 순수 체가름(Sieving) 기반

부유 고형물(TSS), 박테리아, 효모, 원생동물, 대형 콜로이드 입자를 제거 대상으로 하며, 음용수·공정수의 전처리 단계, 발효 브로스 정화, 세포 하베스팅(Cell Harvesting) 공정에 광범위하게 활용됩니다. Saint-Gobain의 Crystar® HiFlo/HiFlo A+(4 μm SiC 세라믹 멤브레인)는 기존 모래 여과·백 필터·카트리지 필터를 직접 대체할 수 있으며, 보다 균일하고 높은 수준의 여과 품질을 제공하는 동시에 유지보수 빈도와 운전 비용(OPEX)을 실질적으로 절감시킵니다.

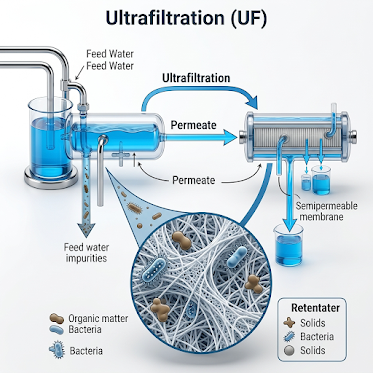

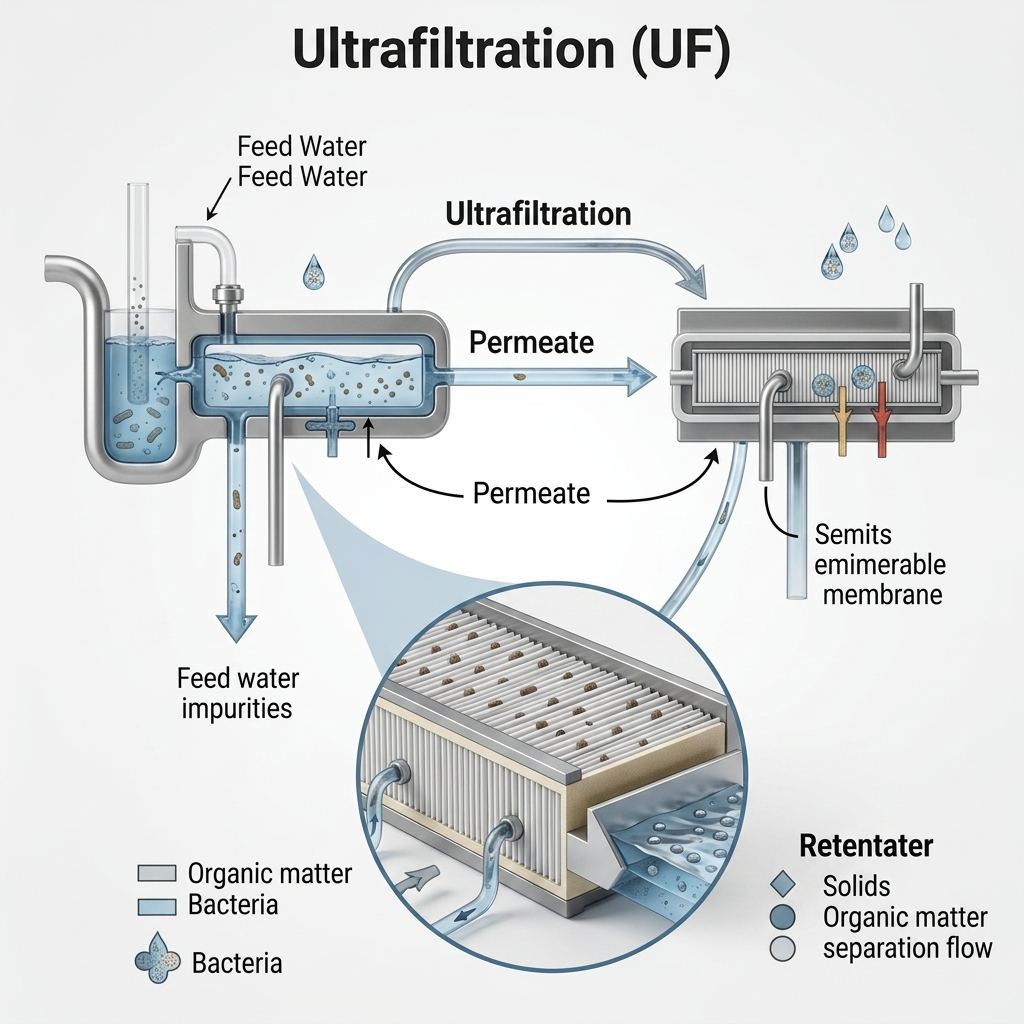

📌 Ultrafiltration (UF)

기공 크기: 2 ~ 100 nm (MWCO 기준: 1 kDa ~ 500 kDa) / 운전 압력: 1 ~ 10 barg / 분리 메커니즘: 체가름 + 일부 확산

단백질, 바이러스, 고분자 생체물질, 내독소(Endotoxin) 등의 제거에 최적화된 공정으로, 바이오의약품 정제, 단백질 농축·탈염, 바이러스 제거(Virus Removal) 공정에서 핵심 분리 단계를 담당합니다. Saint-Gobain의 Crystar® HiPur/HiPur A+(0.25 μm SiC 멤브레인)는 기존 UF 수준인 50~100 nm에 상응하는 여과 품질을 세라믹 소재로 구현하며, 단일 제품으로 MF와 UF 사이의 분리 요건을 동시에 충족할 수 있는 독보적인 유연성을 제공합니다.

📌 Nanofiltration (NF)

기공 크기: 약 1 nm (MWCO 기준: 200 ~ 1,000 Da) / 운전 압력: 5 ~ 20 barg / 분리 메커니즘: 확산(Diffusion) + 전하 배제(Donnan Exclusion)

다가 이온(Multivalent Ions), 미량 유기 오염물, 농약류(살충제·제초제) 등을 선택적으로 제거합니다. 완전 탈염이 아닌 부분 탈염(Partial Desalination), 경수 연화(Water Softening), 의약품 중간체 정제 등에 사용되며, RO 대비 낮은 운전 압력을 요구하므로 에너지 측면에서 경제적인 선택지가 됩니다.

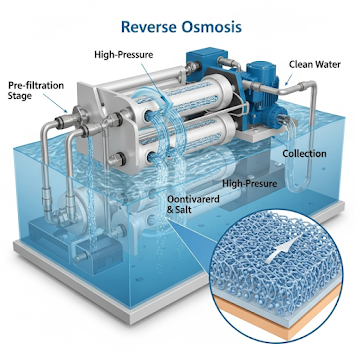

📌 Reverse Osmosis (RO)

기공 크기: 0.1 ~ 1 nm 이하 / 운전 압력: 15 ~ 80 barg / 분리 메커니즘: 용해-확산(Solution-Diffusion) 모델

용존 이온, 염류, 저분자 유기물을 포함한 사실상 모든 용질을 제거할 수 있으며, 해수 담수화, 초순수(Ultrapure Water, UPW) 생산, 제약용 주사수(Water for Injection, WFI) 전처리 공정에 활용됩니다. 공급수의 높은 삼투압을 극복하기 위한 고압 운전이 불가피하며, 에너지 회수 장치(Energy Recovery Device, ERD)와의 연계가 경제적 운전의 열쇠입니다.

MF와 UF는 물리적 크기 배제, 즉 체가름(Sieving) 메커니즘이 분리를 지배하는 반면, NF와 RO는 멤브레인 소재 내에서 용질이 녹고 확산되는 용해-확산(Solution-Diffusion) 메커니즘이 핵심입니다. 이 근본적인 차이는 소재 선정 기준, 운전 압력 범위 설계, Fouling 억제 전략 수립에서 서로 다른 엔지니어링 접근을 요구합니다.





📢 멤브레인(Membrane) 필터 재질 및 종류

4. 멤브레인 모듈 구조

멤브레인 소재를 실제 설비에 통합하기 위해서는 모듈(Module) 형태로 제작되어야 합니다. 어떤 모듈 구조를 선택하느냐에 따라 유체 흐름 방식, Fouling 발생 경향, 세정 용이성, 단위 부피당 유효 여과 면적(Packing Density)이 결정되므로 공정 설계 단계에서의 신중한 검토가 필요합니다.



📦 Tubular 계열

Tubular 모듈은 상대적으로 넓은 유로 직경 덕분에 고점도 유체나 고농도 현탁액과 같이 막힘이 잦은 공급 스트림에 강점을 보입니다. Capillary 방식은 중간 직경의 섬유를 사용하며, 자가 지지(Self-supporting) 구조를 바탕으로 내측(Inner-side) 또는 외측(Outer-side) 공급 방향 모두 적용 가능합니다. Hollow Fiber 방식은 직경 수백 μm 수준의 극세 중공사 수천 가닥을 하나의 모듈에 집적하여 단위 부피 대비 막 면적(Packing Density)을 극대화한 구조입니다. 이 방식은 대규모 바이오 공정의 TFF(Tangential Flow Filtration)와 세포 배양 분리 공정에서 사실상 업계 표준 모듈로 자리잡고 있습니다.

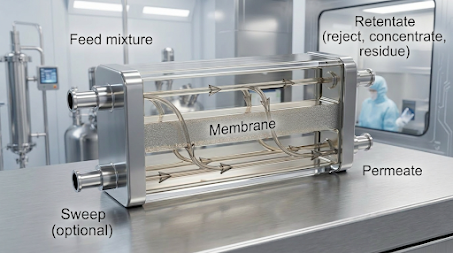

📦 Plate & Frame / Spiral Wound 계열

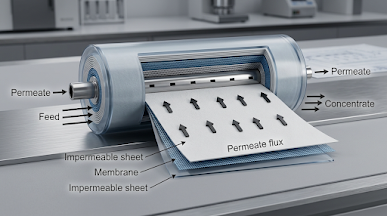

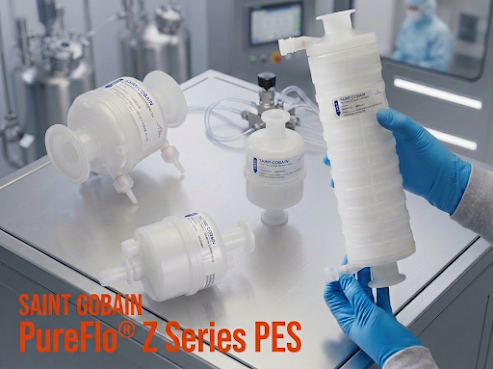

Spiral Wound 모듈은 평막(Flat Sheet)과 스페이서(Spacer)를 함께 나선형으로 권취한 구조입니다. 단위 부피 대비 막 면적이 크고, Cross-flow 방향으로 유체가 흐르면서 Fouling을 억제하는 효과가 있어 NF·RO 공정에서 표준 모듈로 광범위하게 채택됩니다. Envelope/Pillow-type 평막 구조는 오늘날의 단회용(Single-Use) 캡슐 필터로 진화하였으며, 그 대표 제품이 Saint-Gobain의 PureFlo® Z Series PES 캡슐(0.1/0.2/0.45/0.65 μm)입니다. 비대칭 PES 멤브레인(Asymmetric PES Membrane) 구조를 채택하여 탁월한 처리량(Throughput)과 유속을 구현하며, 감마선 조사(Gamma Irradiation) 및 SIP(Steam-in-Place) 멸균을 모두 지원하므로 GMP 환경에서의 즉시 통합이 가능합니다.

Saint-Gobain PureFlo® 필터 캡슐 시리즈는 소규모 연구개발부터 상업 생산 규모에 이르기까지, 스케일업(Scale-up) 전 과정에서 연결 규격과 사이즈 구성이 일관되게 유지되도록 설계되어 있어, 공정 개발 단계의 전환 비용과 재검증 부담을 최소화합니다.



5. 멤브레인 Fouling과 제어



멤브레인 여과 공정을 운전하는 한, 파울링(Fouling)은 피할 수 없는 현실입니다. Fouling이 축적되면 TMP가 지속적으로 상승하거나 Flux가 저하되며, 이는 에너지 소비 증가, 세정 주기 단축, 그리고 멤브레인 수명 단축으로 이어집니다.



📦 주요 Fouling 유형 및 원인

입자 침적(Particulate Fouling)은 공급 유체 내 부유 입자가 멤브레인 표면 및 기공 내부에 쌓이는 현상입니다. 농도 분극(Concentration Polarization)은 멤브레인 표면 경계층에서 용질 농도가 급격히 높아지는 현상으로, 유효 투과 저항을 증가시키며 방치하면 Gel Layer로 발전해 심각한 Flux 감소를 초래합니다. 바이오 파울링(Biofouling)은 미생물과 그 분비물(EPS, Extracellular Polymeric Substances)이 멤브레인 표면에 부착·증식하는 것으로, 제약·바이오 공정에서 오염 관리의 최우선 대상입니다. 스케일링(Scaling)은 Ca²⁺, Mg²⁺, SO₄²⁻ 등 난용성 무기염이 멤브레인 표면에 결정화·침전되는 현상으로, 특히 NF·RO 공정의 고농도 농축 구간에서 집중적으로 발생합니다.



📦 Cleaning 및 제어 전략

Forward/Backward Flush는 정방향 또는 역방향으로 세정수를 흘려 표면에 느슨하게 붙어 있는 오염층을 물리적으로 제거하며, 운전 사이클 중 정기적으로 수행됩니다. Air Scouring은 공기 방울이 상승하면서 생성하는 난류 에너지를 이용하여 멤브레인 표면의 Cake Layer를 효과적으로 탈리시키는 방법입니다. Chemical Cleaning은 산(Acid)·알칼리(Alkali)·산화제(Oxidant)·계면활성제(Surfactant)를 Fouling 유형에 따라 조합하여 화학적으로 오염물을 분해·용출시킵니다. CIP(Cleaning-in-Place) 및 SIP(Sterilization-in-Place)는 GMP 환경에서 요구되는 공정 내 세정 및 멸균 절차이며, Saint-Gobain PureFlo® Z Series PES 카트리지는 반복적인 SIP 사이클에서도 구조적 완전성과 여과 성능을 유지할 수 있도록 설계되고 검증되어 있습니다.

한편 제약·바이오 분야에서는 Fouling 문제 자체를 근본적으로 배제하는 단회용(Single-Use) 운전 방식의 채택이 급속도로 확산되고 있습니다. Saint-Gobain은 EU GMP Annex 1과 FDA 가이드라인의 PUPSIT(Pre-Use Post-Sterilization Integrity Testing) 요건을 충족하는 단회용 어셈블리를 제공합니다. PUPSIT는 멸균 등급 필터를 실제 제품 여과에 투입하기 전, 멸균이 완료된 상태에서 비파괴적이고 무균적인 방식으로 필터 무결성을 확인하는 필수 공정 절차입니다.



6. 멤브레인의 재질 (Materials)



멤브레인 소재의 선정은 단순한 화학적 내성 확인을 넘어, 처리 대상 유체의 성상, 운전 온도 범위, 적용 가능한 멸균 방식, 그리고 충족해야 할 규제 요건을 입체적으로 고려한 의사결정 과정입니다.

유기 멤브레인(Polymeric Membrane)은 우수한 가공성과 상대적으로 낮은 생산 비용을 바탕으로 폭넓은 산업 분야에서 표준 소재로 사용됩니다. PES(Polyethersulfone)는 본질적으로 친수성을 띠어 단백질 비특이적 흡착이 낮고 높은 처리량(Throughput)을 발휘하는 소재로, 바이오의약품 액상 여과 공정의 사실상 표준 멤브레인 소재입니다. Saint-Gobain PureFlo® Z Series PES가 이 범주의 대표 제품입니다. PTFE(Polytetrafluoroethylene)는 거의 모든 화학물질에 대한 불활성 특성과 뛰어난 내열성을 갖춘 소수성 멤브레인으로, 멸균 가스 여과(Vent Filtration) 및 반응성이 강한 용매를 취급하는 공정에 적합하며, Saint-Gobain PureFlo® PTFE(0.2 μm)가 대표 제품입니다. PE(Polyethylene)는 불소중합체(Fluoropolymer) 성분을 일절 포함하지 않는 소재로, Saint-Gobain의 최신작 PureFlo® PE G50A는 Fluoropolymer-Free 구성을 유지하면서도 기존 PTFE 필터를 능가하는 가스 유속 성능을 실현하며, 단회용 바이오 공정 통합에 최적화되어 있습니다. PVDF(Polyvinylidene Fluoride)는 내화학성과 기계적 강도의 균형이 우수한 소재로, 수처리와 일반 산업 공정 전반에서 광범위하게 채택됩니다.

무기 멤브레인(Inorganic Membrane)은 폴리머 소재로는 접근하기 어려운 극한의 운전 환경에서 진가를 발휘합니다. Saint-Gobain의 Crystar® FT는 고순도 재결정화 탄화규소(Recrystallized Silicon Carbide, R-SiC)를 소재로 하는 세라믹 멤브레인으로, 250 nm ~ 3,000 nm 범위의 기공 크기 옵션을 제공하는 Crossflow 타입과 4 μm(HiFlo) 및 0.25 μm(HiPur) 사양의 Dead-End 타입으로 구성됩니다. R-SiC 특유의 우수한 열충격 저항성(Thermal Shock Resistance), 내부식성(Corrosion Resistance), 그리고 낮은 표면 흡착 특성은 혹독한 CIP 세정 조건을 반복적으로 거친 후에도 초기 투과 성능을 완전히 회복할 수 있게 하며, 폴리머 멤브레인 대비 현저히 긴 운용 수명을 보장합니다. Dead-End 방식의 Crystar® FT는 내부 허니컴(Honeycomb) 채널 구조를 통해 단일 모듈에서 최대 16 m²의 여과 면적을 확보하면서도 운전 압력은 0.5 bar 이하로 유지되어 에너지 효율 면에서도 탁월한 경쟁력을 갖습니다.



⭐ 공정 목적별 Saint-Gobain Life Sciences 제품 추천

멤브레인 필터의 선택은 카탈로그 스펙 수치를 비교하는 작업이 아닙니다. 처리 대상 유체의 물리화학적 특성, 요구되는 멸균 수준, 준수해야 할 규제 환경, 그리고 실제 운전 방식을 종합적으로 분석하여 최적 솔루션을 도출하는 전략적 의사결정 과정입니다. 아래는 공정 유형별로 Saint-Gobain Life Sciences가 제안하는 핵심 제품 추천입니다.

🔸 바이오의약품 액상 멸균 여과 (Sterilizing-Grade Liquid Filtration): 비대칭 PES 멤브레인 구조를 기반으로 하는 PureFlo® Z Series PES 를 권장합니다. 0.1/0.2/0.45/0.65 μm의 기공 크기 선택지와 Mini Capsule부터 Full-Size Cartridge(10~30인치)에 이르는 폭넓은 사이즈 구성은, 임상 전 단계의 소규모 연구부터 상업 생산 스케일까지 공정 재검증 없이 연속적인 Scale-up을 가능하게 합니다. 감마선 조사 및 반복 SIP 사이클을 모두 지원하여 GMP 공정에 즉시 통합할 수 있습니다.

👉 PureFlo® Z Series PES 제품 보기

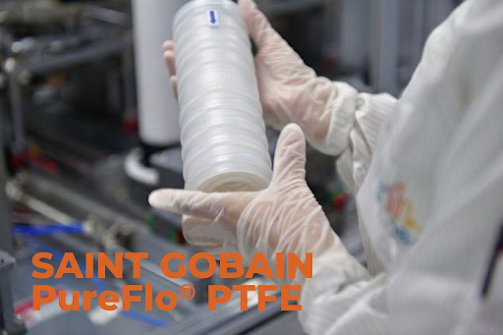

🔸 멸균 가스·탱크 벤팅·압축공기 여과 (Sterile Gas & Vent Filtration): 소수성 PTFE 멤브레인 기반의 PureFlo® PTFE(0.2 μm)를 우선 검토하십시오. 광범위한 내화학성과 높은 내열성을 바탕으로 스팀 멸균 환경에서도 안정적으로 작동하며, 발효조·세포 배양조·버퍼 탱크의 통기용 필터로 산업 표준에 해당하는 제품입니다. 불소중합체(Fluoropolymer) 사용이 제한된 공정이라면 최신 제품인 PureFlo® PE G50A가 대안입니다. Fluoropolymer-Free 설계임에도 업계 최고 수준의 가스 유속을 구현하여 기존 PTFE 필터 대비 설비 풋프린트를 대폭 줄일 수 있습니다.

👉 PureFlo® PTFE 제품 보기 / PureFlo® PE 제품 보기

🔸 조제 의약품·버퍼·시약 여과 (Pharmaceutical Compounding & Buffer Filtration): 경제성과 조작 편의성을 중심으로 설계된 PureFlo® Pharmaceutical Compounding 캡슐 시리즈가 최적입니다. 5가지 사이즈 포맷을 통해 소규모 조제 공정부터 중간 규모의 배치 생산까지 하나의 제품 라인으로 대응할 수 있습니다.

👉 PureFlo® Pharmaceutical Compounding 제품 보기

🔸 멸균 여과 전 무결성 검증이 필요한 규제 환경 (PUPSIT 요건 충족): EU GMP Annex 1 및 FDA 가이드라인의 PUPSIT 요건 이행이 필요한 Fill & Finish 공정에는 Saint-Gobain의 PUPSIT Single-Use Assemblies가 최적 솔루션입니다. 멸균 완료 후 제품 투입 전 단계에서, 무균 상태를 유지한 채 비파괴적으로 필터 무결성을 확인할 수 있도록 사전 설계된 단회용 어셈블리로, 복잡한 검증 절차를 단순화하고 교차 오염 위험을 최소화합니다.

👉 PUPSIT Single-Use Assemblies 보기

🔸 특수 사양의 맞춤형 여과 솔루션 (Custom Engineered Filtration): 비표준 연결 규격, 특정 기공 크기, 복합 멸균 조건 등 표준 카탈로그 제품으로 충족하기 어려운 요건이 있다면 Saint-Gobain의 Custom Engineered Filtration Technologies 프로그램을 활용하십시오. 광범위한 피팅 라이브러리, 다양한 필터 소재 및 구성 옵션을 기반으로 공정 맞춤형 여과 솔루션을 Saint-Gobain과 공동 개발할 수 있습니다. 이는 Saint-Gobain이 부품 공급사를 넘어 공정 파트너로서 제공하는 차별화된 역량입니다.

👉 Custom Engineered Filtration 보기
