의료용 튜빙 & 피팅 선택 가이드 재질 호환성, 멸균, 내구성까지 한 번에 이해하기



📌 Compatibility of Tubing & Fittings in Medical Devices

의료용 튜빙과 피팅의 궁합, 왜 ‘시스템 관점’이 중요한가
의료기기 설계 과정에서 튜빙과 커넥터는 종종 단순히 ‘연결되는 두 부품’ 정도로만 인식되는 경우가 많습니다. 그래서 실제 사용 환경보다는 접촉하는 인터페이스에만 집중해 검토가 이뤄지곤 합니다. 그러나 현실의 의료기기 환경에서는 훨씬 더 다양한 요소를 함께 고려해야 합니다.

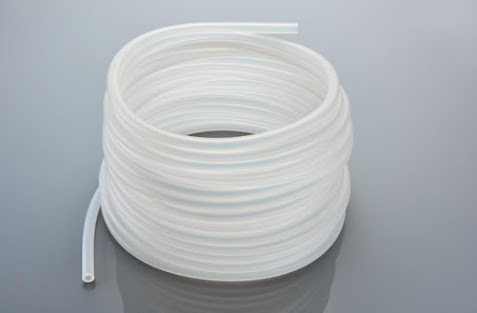

📌 Saint-Gobain Tubing & Fittings
튜빙과 피팅을 바라볼 때, 화학적 내성, 연결 방식, 기계적 특성, 유지보수 관점 등이 모두 하나의 ‘시스템’ 단위에서 함께 검토되어야 합니다. 이런 관계를 간과하면 보이지 않는 리스크가 누적되고, 개발 비용 증가와 규제 승인 지연으로 이어질 수 있습니다.



📌 시스템 레벨 디자인이란?

시스템 레벨 디자인(System-level design)은 튜빙과 피팅을 개별 부품이 아니라 하나의 통합된 유닛으로 선택하고 설계하는 접근 방식입니다. 화학적 특성, 기계적 안정성, 유체 흐름 특성까지 종합적으로 고려해 안전성과 성능을 동시에 확보하는 개념입니다.

피팅 유형과 기계적 하중에 따른 튜빙 반응
피팅을 단순히 ‘연결 부품’으로만 선택하면 성능 실패 위험이 커집니다. 각 피팅은 고유한 기계적·치수적 요구 조건을 가지고 있으며, 이를 튜빙과 함께 맞추는 것이 설계의 핵심입니다.

✅ BarbLock® 피팅 - 튜빙이 찢어지지 않고 누수가 발생하지 않으면서 탄력 있게 맞물려야 하며, 360° 기계적 클램핑이 적용됩니다.
✅ 바브(Barb) 피팅 - 고압 환경이나 누수 방지 요구가 높은 설계에 적합하며, 간섭 끼움(Interference fit) 방식으로 결합됩니다. 내경, 벽 두께, 재질 특성이 매우 중요합니다.
✅ 루어(Luer) 피팅 - 벽 두께, 원형도, 표면 마감이 조금만 달라져도 씰이 깨질 수 있기 때문에 고정밀 치수 제어가 요구됩니다.
✅ 푸시-투-커넥트(Push-to-Connect) 피팅 - 삽입력과 장기간 씰 유지력을 위해 높은 강성이 필요하며, 장기 사용 시 균열 가능성까지 함께 고려해야 합니다.
✅ O-링 페이스 씰 피팅 - 표면 매끄러움과 경도 균일성이 중요하며, 가스켓이 과도하게 눌리거나 부족하게 눌리지 않도록 힘 설계가 필요합니다.
✅ 위생(Sanitary) 피팅 - 세척 및 위생 관리가 중요한 환경에 사용되며, 가스켓이 두 트라이클로버 피팅 사이에 위치하고 클램프로 고정됩니다.





📌 성능과 안전성에 직결되는 핵심 요소

✅ 경도(Durometer) - 너무 부드러우면 변형, 지나치게 단단하면 누수 가능성 증가
✅ 벽 두께 균일성 -불균일 시 압축 불균형과 누수 위험 확대
✅ 유동 설계 - 피팅 구조에 따라 난류, 압력 손실, 데드 스페이스가 발생할 수 있음
✅ 전단 손상 방지 -민감한 약물이나 혈액 품질 유지를 위해 고전단 영역 최소화 필요
✅ 꺾임(Kinking) 방지 -펌프 부하 증가와 유량 저하 예방을 위한 설계 고려 필수

튜빙과 피팅 재질 상호작용 – 왜 설계 단계에서 점검해야 하는가
의료기기와 바이오 장비에서 튜빙과 피팅의 호환성 검토는 단순 치수나 연결 방식만의 문제가 아닙니다. 재질 간 화학적·기계적 상호작용까지 고려해야 장기간 안정적인 시스템을 구현할 수 있습니다.

📌 화학적 호환성
튜빙과 피팅의 재질은 사용 유체뿐만 아니라 멸균 방식과도 화학적으로 적합해야 합니다. 호환성이 부족하면 재질 변성, 오염물질 용출, 기계적 성능 저하가 발생할 수 있습니다.

✅ 피팅-튜빙 재질 궁합 - 일부 튜빙에는 가소제(plasticizer)가 포함되어 있으며, 이 성분이 시간이 지나면서 피팅 재질로 이동해 재료를 약화시키고 응력 균열이나 누수를 유발할 수 있습니다. 특히 PVC 튜빙과 폴리카보네이트 피팅 조합은 대표적인 사례로 잘 알려져 있습니다.
✅ 기계적 노화(Mechanical Aging)- 바브(barbed) 피팅이나 고하중 피팅은 장기간 사용 시 응력 완화나 미세 균열을 유발할 수 있으며, 반복 멸균 이후에는 이러한 현상이 더욱 가속화될 수 있습니다.

✅ 열팽창(Thermal Expansion) - 오토클레이브 멸균 시 튜빙과 피팅의 열팽창 계수가 다르면 씰 강도가 약화될 수 있습니다. 이를 설계에 반영하지 않으면 멸균 후 누수 또는 연결 실패가 발생할 가능성이 커집니다.
✅ 표면 에너지 불일치(Surface Energy Mismatch) - 불소수지나 올레핀계 소재처럼 표면 에너지가 낮은 튜빙은 표면 에너지가 높은 피팅과 접착·씰링이 원활하지 않을 수 있습니다. 이 경우 추가적인 기계적 고정 장치나 표면 처리 적용이 필요할 수 있습니다.



📌 검증 단계에서 드러나는 숨은 리스크
튜빙과 피팅 설계 실패는 종종 최종 검증 단계에서야 발견됩니다.
✅ 파열(Burst Failure): 압력 시험 중 튜빙 파손 또는 누수 발생
✅ 멸균 후 누수: 초기에는 유지되던 씰이 열 사이클 후 피로로 실패
✅ 유량 문제: 피팅 설계 영향으로 목표 유량 미달
✅ 생체적합성 이슈: 재질 호환 부재로 용출물·추출물 발생

이러한 문제는 재검증, 추가 테스트, 재설계를 요구하며 출시 일정을 크게 늦출 수 있습니다.
✅ 최적의 튜빙-피팅 시스템 설계를 위한 팁
✅ 재질 선택 단계부터 튜빙·피팅 전문가 협업
✅ 압력, 온도, 멸균, 화학 노출 등 실제 사용 조건 전반에서 연결 성능 평가
✅ 개별 부품이 아닌 ‘시스템 단위’ 검증



📌 동일 계열 재질 우선 적용으로 화학 반응 및 기계적 노화 최소화

튜빙과 피팅은 독립적으로 볼 수 있는 단순 부품이 아닙니다. 서로 다른 재질이 만나면 화학적·기계적 반응이 발생하며, 이 작은 차이가 시간이 지나면서 성능과 안전성에 큰 영향을 미칠 수 있습니다. 따라서 설계 초기부터 두 요소를 하나의 시스템으로 바라보고, 사용 환경, 멸균 방식, 유체 특성까지 함께 고려하는 접근이 필요합니다.

이러한 시스템 관점의 설계는 예상치 못한 누수나 파손 위험을 줄이고 제품 출시 일정 안정화에도 기여합니다. 결국 튜빙과 피팅의 ‘궁합’을 맞추는 일은 선택이 아니라 장비 신뢰성과 품질을 지키는 가장 확실한 방법입니다.



견적 및 제품 문의 이메일 : Minkyu.park@saint-gobain.com
