필터 성능 차이는 어디서 생길까? 작은 면적이 만든 필터 최적화 - 유효 여과 면적 쉽게 이해하기

 필터 성능, EFA가 좌우한다!



여과 필터를 고를 때 가장 중요한 것 중 하나가 바로 유효 여과 면적(EFA, Effective Filtration Area)입니다.

간단히 말하면 EFA는 액체나 공기가 흐르면서 실제로 여과가 이루어지는 표면적을 뜻해요. 전체 필터 크기와는 조금 다릅니다.

접착제나 구조 부위 등 실제 여과에 기여하지 않는 부분은 제외하기 때문에, EFA를 제대로 이해하는 게 필터 성능을 좌우합니다.

EFA 단위는 지역이나 산업에 따라 cm², m², in², ft² 등 다양하게 표시될 수 있어요.

​

EFA를 결정짓는 3가지 요소

​

1. 주름 구조(pleat design)

주름이 많으면 그만큼 표면적이 늘어나서 EFA가 커집니다.

그래서 평판 필터보다 작지만 강력한 주름형 필터를 사용할 수 있죠.

다만 주름이 너무 많으면 먼지나 입자가 막혀서 사용 가능한 면적이 줄어들 수 있어요. 그래서 주름은 최적화가 관건입니다.​

​

2. 필터 매체(filter media)

같은 구멍 크기라도 재질에 따라 EFA가 달라집니다.

예를 들어 0.2 μm 멤브레인 vs 부직포를 비교하면, 멤브레인은 실제 표면만 여과에 쓰이기 때문에 EFA가 조금 낮아요.

​

3. 필터 크기(filter size)

EFA가 크면 유량도 잘 나오고, 저항은 낮고, 수명도 길어집니다.

하지만 필터가 커질수록 가격도 올라가죠. 그래서 크기, EFA, 비용 사이에서 균형을 잡는 것이 중요합니다.

​

정리하자면, 잘 계산된 EFA는 필터가 원하는 유량을 안정적으로 처리하고, 효율을 유지하며, 수명을 늘려주고, 불필요한

압력 손실까지 줄여줍니다.

즉, 비용 효율적이면서 성능 좋은 필터를 만들고 싶다면, EFA 체크는 필수입니다!

​

EFA 계산 방법



액체와 공기 필터링은 여과 메커니즘과 특성이 크게 다르기 때문에, 유효 여과 면적(EFA, Effective Filtration Area) 계산 방법도 달라집니다.



액체는 기체보다 밀도가 높고 점성이 크기 때문에, 입자가 필터 매체를 통과하며 움직이는 방식이나 상호작용이 다르기 때문입니다.



액체 필터의 EFA 계산



표면 여과 vs. 심층 여과

액체 필터링에서 흔히 사용되는 데드엔드(dead-end) 방식의 표면 필터는 체처럼 작용하여 입자를 필터 상층에서 포집합니다.

정밀한 여과가 필요한 경우에 적합하죠. (Figure 1)

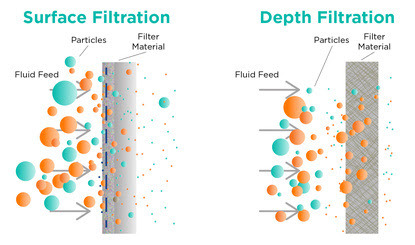

Figure 1. Surface (a) vs. Depth (b) Filtration Mechanisms for Liquid Applications.

​

대표적인 표면 필터 매체로는 폴리에테르설폰(PES), 폴리테트라플루오로에틸렌(PTFE) 멤브레인, 그리고 폴리에스터 스크린 소재가 있습니다.

반면, 심층(depth) 필터는 필터 전체 두께를 통해 입자를 포집하며, 더 많은 오염물 처리 용량을 제공합니다. 주로 전처리(pre-filtration)나 입자 함량이 높은 액체에 적합합니다. 심층 필터 매체로는 유리섬유(glass fiber)나 폴리프로필렌(PP)이 있습니다.

표면 필터와 심층 필터의 유효 여과 면적 개념도 다릅니다.

• 표면 필터: 실제 외부 표면적이 EFA
• 심층 필터: 매체 두께와 내부 구조까지 고려해야 하는 복잡한 개념

EFA 계산 단계

1. 필터가 처리해야 할 액체 부피를 먼저 확인합니다.

​

2. 이미 적합한 필터 매체를 선택했다면, 여과 용량과 수분 투과성을 평가합니다.

· 여과 용량: 보통 **리터/제곱미터(L/m²)**로 표현

· 수분 투과성: 리터/제곱미터/시간 ÷ psig (LMH/psig)

​

3. 작은 모델을 통해 필터 시스템의 예상 여과 용량을 테스트할 수도 있습니다.

고려해야 할 추가 요소

• 유량(flow rate)
• 점도(viscosity)
• 여과 용액의 변화(혼합물, 오염물 수준 등)

​

예를 들어, 점도가 높은 액체는 낮은 점도의 액체보다 동일한 유량과 압력 강하, 처리량을 달성하기 위해 더 넓은 표면적의 필터가 필요할 수

있습니다

​

Formula (Liquid Filters):

• 단위 주의 :

· .수분 투과성은 LMH/psig로 표현됨

· LMH/bar로 변환 시 Water Permeability × 14.7

​

• 점도나 오염물 수준 등 특수 조건도 반드시 반영해야 합니다

​

​

공기 필터 EFA 계산하기

공기 여과에서는 입자를 포집하기 위해 여러 물리적 메커니즘이 작용합니다.

Figure 2. Particle Capture Mechanisms for Air Filter Applications.

주요 메커니즘은 다음과 같습니다.

• 확산(Diffusion): 브라운 운동으로 무작위로 움직이는 초미세 입자가 섬유에 달라붙어 포집됩니다.
• 차단(Interception): 공기 흐름을 따라 이동하는 중간 크기 입자가 섬유와 접촉하며 포집됩니다.
• 관성 충돌(Inertial Impaction): 공기 흐름에서 벗어난 큰 입자가 필터 섬유에 충돌하면서 포집됩니다.

​

HEPA나 ULPA 등급 필터는 이 세 가지 메커니즘을 조합해, 거친 먼지부터 서브마이크론 병원체까지 다양한 입자를 포집합니다. 여과 효율은 입자 크기, 공기 흐름 속도, 필터 매체 설계에 따라 달라집니다. 최적화된 공기 필터는 여과 성능과 압력 강하 사이의 균형을 맞춰 설계됩니다.

​

공기 필터 EFA 계산 방법

액체 필터보다 공기 필터의 EFA 계산은 변수가 더 복잡합니다.

기본적인 계산은 가능하지만, 사전 테스트 데이터와 엔지니어링 경험을 기반으로 해야 합니다.

간단한 계산 방법으로는 시스템의 공기 유량(CFM)을 필터 권장 전면 속도(FPM)로 나누는 방식이 있습니다.

Formula (Air Filters)

추가 고려사항

• 가스 유량 변화
• 압력 강하 제한
• 입자/오염물 종류와 크기
• 흐름 특성(층류 vs 난류)
• 필터 구조
• 주름 설계

간단한 공식은 시작점으로 좋지만, 최적의 공기 필터 설계를 위해서는 시스템별 변수와 성능 목표를 꼼꼼히 반영해야 합니다.

​

전문가 팁: 안전 여유 확보​

실제 환경은 개발 조건과 크게 다를 수 있습니다. 입자 부하, 유량, 압력 강하는 실험실과 현장 환경에서 달라질 수 있죠.

EFA에 안전 여유(Safety Factor)를 적용하면:

​

• 개발과 실제 사용 조건의 차이를 보완
• 예기치 못한 오염물 증가나 유량 변화에 대한 성능 버퍼 제공
• 시간에 따른 성능 저하 완화

​

적절한 안전 여유를 반영하면, 까다로운 환경에서도 안정적인 필터 성능을 유지할 수 있습니다.

EFA가 중요한 이유

EFA는 단순한 숫자가 아니라, 시스템 성능과 비용 효율에 직접적인 영향을 줍니다.

​

1. 최적 시스템 성능 확보

​

• 압력 강하 증가 위험을 줄여 시스템에 과부하를 방지
• 최대 여과 성능 확보 → 입자 우회 방지 및 시스템 무결성 유지
• 조기 막힘 방지 → 필터 수명 확보

​

2. 비용 효율성

​

• EFA를 낮게 잡으면 필터 과부하, 잦은 교체, 유지보수 비용 증가
• 반대로 너무 크게 잡으면 불필요한 비용 증가

적절한 EFA를 계산하는 것은 단순한 기술 단계가 아니라, 성공적인 여과 시스템 설계의 핵심​입니다.

애플리케이션 요구사항을 평가하고, 전문가와 상담하며, 안전 여유를 반영하면 효율적이고 안정적인 여과 성능을 달성할 수 있습니다.

​

필터 설계에서 EFA는 단순한 숫자가 아니라, 성능과 비용, 수명까지 좌우하는 핵심 요소입니다.

액체든 공기든, 필터가 처리해야 할 유량과 점도, 오염물 수준, 시스템 특성 등을 고려해 적절한 EFA를 계산하는 것이 매우 중요하죠.

여과 시스템 설계에서 EFA를 놓치지 않는 것만으로도, 성능 향상과 비용 절감, 장기적인 유지보수 효율까지 달성할 수 있습니다.

작지만 중요한 이 숫자가 여러분의 필터 선택과 설계에 큰 차이를 만들어 줄 것입니다.

필터 성능 최적화를 위해 오늘부터 EFA 체크 리스트를 꼭 만들어 보세요.
