바이오프로세싱 공정을 위한 튜빙 소재 선택 가이드

견적 및 제품 이메일 문의 : DL-SGPPS-LSMKTS@saint-gobain.com

바이오의약품 공정에서는 적합한 튜빙 소재를 선택하는 일이 매우 중요합니다. 부적절한 튜빙을 사용할 경우 약물 오염이나 공정 효율 저하와 같은 바람직하지 않은 문제가 발생할 수 있습니다.



🔍 이 가이드는 바이오프로세싱에 일반적으로 사용되는 다양한 튜빙 소재를 보다 쉽게 이해할 수 있도록 돕기 위해 마련되었습니다. 각 소재의 주요 특성, 장점, 한계를 함께 살펴봄으로써, 사용 목적과 공정 요구에 부합하는 적절한 선택을 할 수 있도록 지원합니다.

✅ 튜빙 선택 시 고려 사항

유연성과 곡률 반경: 유연성은 설치의 용이성과 전체 시스템 설계에 직접적인 영향을 줍니다. 좁은 곡률 반경을 구현할 수 있는 소재는 복잡하고 제한된 레이아웃에 특히 유리하며, 반대로 강성이 큰 소재는 더 많은 설치 공간을 필요로 하거나 레이아웃의 재설계를 요구할 수 있습니다.



🧪 화학적 적합성: 공정에 사용되는 유체와 소재 간의 반응 가능성을 반드시 확인해야 합니다. 적합하지 않은 튜빙을 사용할 경우 침출, 오염, 소재 열화가 발생할 수 있으며, 이는 제품 품질과 공정 안전성 모두를 위협할 수 있습니다. 따라서 실제 사용 유체와 운전 조건을 기반으로 한 검토 및 시험이 권장됩니다.

펌핑 성능: 정밀한 유량 제어나 긴 펌핑 수명이 중요한 공정에서는 소재 특성과 튜빙 두께에 따라 성능 차이가 발생할 수 있으므로, 해당 용도에 적합한지 충분히 고려해야 합니다.



🌡️ 온도 범위: 각 소재는 견딜 수 있는 온도 범위가 서로 다릅니다. 고온 또는 저온 환경에서 일부 소재는 물성이 저하되거나 열화될 수 있으므로, 실제 공정 조건에 부합하는 소재를 선택하는 것이 중요합니다.

압력 및 진공: 튜빙은 압력 조건에서 파열될 수 있고, 진공 조건에서는 붕괴될 수 있습니다. 이러한 성능은 소재 자체뿐 아니라 튜빙의 크기, 두께, 구조 설계에 의해서도 영향을 받습니다.

멸균 호환성: 스팀, 감마선, X-ray, EO, CIP/SIP 방식 중 어떤 멸균 방법을 사용하는지에 따라 적합한 소재가 달라질 수 있습니다. 따라서 공정에서 적용하는 멸균 방식과의 호환성을 사전에 확인해야 합니다.



📋 규제 및 검증 준수: 튜빙은 REACH, RoHS 등 관련 규제 요구사항은 물론, 생체적합성 및 청정도 시험 요건까지 충족해야 합니다. 이는 제품 안전성 확보와 밸리데이션 측면에서 모두 중요한 요소입니다.

스폴레이션(Spallation): 기계적 스트레스로 인해 미세 입자가 튜빙 표면에서 떨어져 나오는 현상은 제품 순도에 부정적인 영향을 줄 수 있습니다. 특히 펌핑 공정에서는 저스폴레이션 특성을 갖춘 튜빙을 선택하는 것이 중요합니다.

연결 방식: 용도에 따라 바브(barb), 용접, 푸시투커넥트 등 다양한 연결 방식이 사용되므로, 해당 연결 방식과 호환되는 소재를 선택할 필요가 있습니다.



추출물(Extractables): 공정 중 튜빙에서 용출될 수 있는 물질의 종류와 양을 고려해야 합니다. 이는 제품 품질, 공정 적합성, 규제 대응 측면에서 매우 중요한 평가 요소입니다.

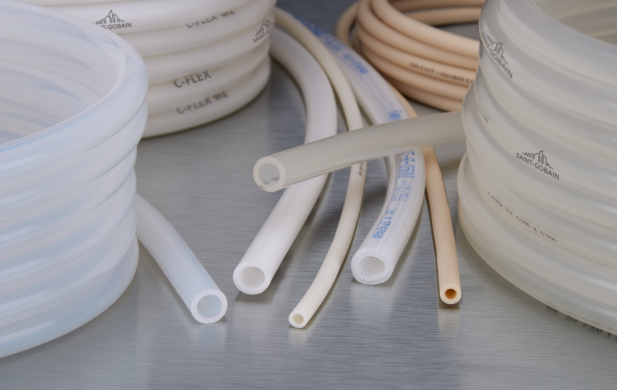

✅ 주요 튜빙 소재와 특성



TPE (Thermoplastic Elastomer)

특성: 화학적 저항성, 유연성, 내구성이 전반적으로 균형을 이루고 있어 실리콘의 대체 소재로 활용될 수 있습니다.

장점: 용접 및 실링이 가능하고, 비교적 낮은 투과율을 가지며, 일부 제품은 우수한 펌핑 성능까지 제공합니다.

한계: 일부 제품은 불투명할 수 있고, 추출물이 존재할 수 있습니다. 또한 특정 화학물질(산, 알코올, 오일)에 대한 저항성이 낮을 수 있으며, 사용 가능한 온도 범위도 비교적 제한적입니다 (-67°C ~ +135°C).

적용: 유체 이송, 펌핑, 의약 충전, 발효, 바이오리액터 등 다양한 바이오프로세싱 공정에서 사용됩니다



실리콘 (Silicone)

특성: 뛰어난 생체적합성, 우수한 유연성, 안정적인 화학적 저항성을 갖추고 있으며, 사용 가능한 온도 범위도 -80°C~260°C로 매우 넓습니다.

장점: 다양한 유체에 대해 높은 불활성을 보이며, 높은 순도와 낮은 추출물 특성을 가지고 있습니다. 또한 반복적인 멸균 공정에도 잘 견디기 때문에 폭넓게 활용됩니다.

한계: 용접이 불가능하며, 재활용이 어렵습니다. 또한 가스 투과성이 높고, 상대적으로 탄소 발자국이 큰 편이라는 점도 고려해야 합니다.

적용: 펌핑, 배지 및 버퍼 이송, 발효, 충전 공정 등에서 널리 사용됩니다.



TP (Thermoplastics)

특성: 가스 투과율이 낮고, 내벽이 매끄러워 미생물이나 오염물의 축적을 최소화하는 데 유리합니다.

장점: 추출물이 적고, 폭넓은 화학적 저항성을 제공합니다.

한계: 온도 저항성이 낮아 최대 사용 온도가 약 52°C 수준에 머물며, 펌핑 용도로는 적합하지 않습니다.

적용: 무균 충전, 진단 장비, 분석 기기 등에서 주로 사용됩니다.



PVC (Polyvinyl Chloride)

특성: 투명성이 우수하고, 용접 및 실링이 가능하며, 비용 효율성이 뛰어난 소재입니다.

장점: 유체 흐름을 시각적으로 관찰하기 쉬우며, 전반적으로 우수한 화학 저항성을 보입니다.

한계: 온도 저항성이 낮아 약 74°C 수준까지 사용 가능하며, 추출물이 많은 편입니다. 또한 특정 화학물질에 대해서는 취약할 수 있습니다.

적용: 바이오프로세싱, 세포·유전자 치료, 일반 실험실 용도 등 다양한 분야에서 활용됩니다.



불소중합체 (FEP, PTFE, PFA 등)

특성: 매우 높은 순도와 탁월한 화학 저항성, 우수한 온도 안정성을 갖춘 고성능 소재입니다.

장점: 낮은 추출물, 우수한 가스 차단성, 뛰어난 내구성, 폭넓은 멸균 호환성을 제공합니다.

한계: 감마 조사에는 적합하지 않으며, 펌핑 용도로는 부적합합니다. 또한 연결성이 제한되어 압축 피팅이나 플레어 피팅과 같은 전용 연결 방식이 필요합니다.

적용: 부식성이 강한 화학물질 이송, 크리티컬한 유체 전송 공정 등에 적합합니다.

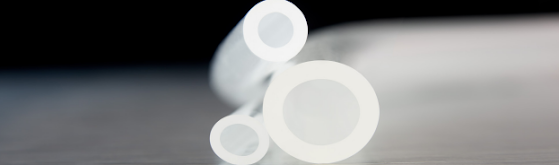

✅ 튜빙 구조

단일 압출: 가장 단순한 구조이며, 가장 널리 사용되는 형태입니다.

공압출(Co-extrusion): 두 가지 이상의 소재 층을 조합하여 성능과 기능을 강화한 구조입니다.

다층(Multi-layer): 고압 용도에 적합하도록 여러 층으로 구성되며, 경우에 따라 보강층이 포함됩니다.

🔧 브레이드 보강: 나일론 또는 폴리에스터를 적용해 압력 저항성을 향상시킨 구조입니다.

이중 브레이드, 와이어 보강: 고압 및 진공 환경에서의 저항성을 더욱 강화한 구조입니다.



✅ 지속 가능성 (Sustainability)

🌱 ISO 14001 인증 공장 60% 달성, 재생에너지 활용, 현지 생산으로 운송 배출 저감: 환경경영 시스템을 갖춘 ISO 14001 인증 공장의 비중을 확대하고 있으며, 재생에너지 활용과 현지 생산을 통해 운송 과정에서 발생하는 배출량 저감에도 기여하고 있습니다.

ValPlus™ 인증: 청정성·품질 보장, WFI 세척 불필요 → 물·에너지 절감: ValPlus™ 인증은 청정성과 품질 수준을 보장하며, WFI 세척 공정을 생략할 수 있어 물과 에너지 사용 절감에 도움이 됩니다.

♻️ 재활용 확대: TPE, 실리콘 재활용 노력 (기계적/화학적 방법 병행): TPE와 실리콘을 중심으로 재활용 확대가 추진되고 있으며, 기계적 재활용과 화학적 재활용을 병행하는 방식으로 지속 가능성 향상을 도모하고 있습니다.

​
