왜 가스켓은 계속 샐까: 현장에서 바로 적용하는 씰링 l 산업 공정의 누설 문제를 끝내는 Saint-Gobain Versilon® 10FT와 Covison® 완벽 가이드

🔧 가스켓을 넘어 공정 씰링 시스템으로

🔍 산업·바이오 공정에서 진짜 봐야 할 것은 무엇인가

가스켓이라는 말을 처음 들으면 누구나 두 부품 사이의 틈을 메우는 얇은 밀봉재의 이미지를 가장 먼저 떠올리게 됩니다. 실제 현장에서도 가스켓은 배관 플랜지나 클램프 체결부에 끼워 넣는 소모성 부속품 수준으로 받아들여지는 일이 흔합니다. 그러나 산업 기계, 화학 플랜트, 바이오 공정, 위생 배관처럼 운전 환경이 정밀해질수록 가스켓은 단순한 갭 차단 부품의 범주를 한참 벗어나게 됩니다.

🌡️ 이런 환경에서 가스켓은 온도와 압력은 물론, 공정 유체의 물리화학적 성격, 세정제, 반복되는 열사이클, 체결 구조, 표면 조도, 그리고 오염 제어 요구사항까지 함께 고려해야 하는 정밀 설계 변수로 그 위상이 바뀝니다. 바꿔 말하면 공정 씰링에서 던져야 할 본질적 질문은 "무엇으로 막을 것인가"가 아니라 "어떤 운전 조건 속에서도 안정적인 밀봉 상태를 얼마나 오랫동안 지속시킬 수 있는가"에 더 가깝습니다. 그렇기에 외형은 동일해 보이는 가스켓이라도 재질, 구조, 적용 방식에 따라 실제 공정에서 발현되는 성능은 전혀 다른 모습으로 나타납니다.

💡 바로 여기서 시각의 전환이 요구됩니다. 현장 엔지니어가 진정으로 알고 싶어 하는 것은 가스켓의 교과서적 정의가 아니라 "내 공정에서 가장 먼저 무너지는 지점이 어디인가"이기 때문입니다. 어떤 라인에서는 단순 누설이 최대의 위험 인자일 수 있지만, 바이오·제약 공정으로 들어오면 누설 자체보다 세정 사각지대, 엔트랩먼트(Entrapment), 반복적인 CIP/SIP에 의한 물성 저하, 미량 용출물 발생과 같은 변수가 한층 더 치명적인 실패 양상으로 부상합니다. 따라서 공정 씰링에 관한 논의는 가스켓의 개념에서 출발하더라도, 왜 가스켓 하나만으로는 충분치 않은지, 어떤 구조·소재·연결 방식까지 함께 점검해야 하는지로 자연스럽게 확장될 때 비로소 실무적 깊이를 갖출 수 있습니다.

⚙️ 핵심은 결국 가스켓을 개별 부품이라는 좁은 관점에서 끌어내, 공정 조건 안에서 기능하는 하나의 씰링 시스템으로 바라보는 데 있습니다. 현장에서는 단순히 치수가 맞아떨어지는 제품을 끼워 넣었다는 사실만으로 성능이 자동 보장되지 않습니다. 체결 직후에는 완벽한 밀봉처럼 보이더라도 시간이 흐르면서 볼트 하중이 서서히 감쇠할 수 있고, 누적된 열사이클은 압축 상태의 영구 변형을 진행시키며, 일부 세정제나 유기 용매는 재료의 팽윤이나 경화를 유발할 수 있습니다. 위생 공정이라면 여기에 더해 연결 구조 자체가 오염 포켓을 만들고 있지는 않은지까지 함께 검증해야 합니다. 결국 가스켓이 짊어져야 할 진짜 임무는 단순한 차단이 아니라, 공정 조건 아래에서 장시간에 걸쳐 안정적인 밀봉 무결성을 유지하는 일에 있습니다.

📋 그러므로 가스켓을 선정할 때는 질문의 순서부터 다시 짜야 합니다. "어떤 재료가 가장 뛰어난가"를 묻기에 앞서, "내 운전 조건에서 어떤 실패 모드가 지배적으로 발생하는가"를 먼저 규정해야 합니다. 정지 상태의 플랜지 연결인지 움직임이 동반되는 동적 씰링인지, 고온과 세정제를 반복적으로 견뎌야 하는 환경인지, 극한의 내화학성이 1순위 조건인지, 아니면 위생성과 세정성이 가장 중요한지를 우선 정리해야 합니다. 이 순서가 뒤집히는 순간 손에 쥐어지는 건 단편적인 소재명뿐이고, 정작 설계의 논리는 자취를 감추게 됩니다.

📚 플랜지 씰링(Flange Sealing), 어떻게 작동하는가

플랜지 씰링은 두 평면 플랜지 사이에 가스켓을 삽입한 뒤 볼트로 압축하여 밀봉을 만들어내는 정적 씰링 방식으로, 산업 배관에서 가장 보편적으로 채택되는 연결 형태입니다. 그러나 외형의 단순함과는 별개로, 플랜지 씰링의 실제 거동은 볼트 하중, 가스켓 압축응력, 내부 유체 압력, 그리고 열팽창 차이라는 네 가지 변수가 동시에 얽혀 작동하는 복합적인 역학 시스템입니다.

이론적 토대는 ASME PCC-1과 ASME Section VIII에서 정의되는 두 가지 가스켓 상수, 곧 m factor(maintenance factor)와 y factor(minimum seating stress)로 정리됩니다. y factor는 초기 밀봉을 형성하기 위해 가스켓에 부여해야 하는 최소 압축응력을 의미하고, m factor는 운전 중 내부 압력에 대해 밀봉을 지속하기 위한 잔류 응력 비율을 가리킵니다. 까다로운 점은 시간이 경과하면서 볼트 하중 감쇠(bolt relaxation)와 가스켓 크리프(creep)가 동시에 진행된다는 사실입니다. 다시 말해 체결 직후의 압축응력이 m·y factor 조건을 충족하더라도, 수 주 또는 수 개월이 지난 시점에는 잔류 응력이 임계값 이하로 떨어지면서 미세 누설이 시작될 수 있습니다. 따라서 플랜지 씰링의 신뢰성은 재질 선정만큼이나 체결 토크 관리, 재체결 주기, 그리고 가스켓의 크리프 저항성에 의해 결정적으로 좌우됩니다.

⚠️ 왜 가스켓은 늘 문제의 중심에 서는가

가스켓은 겉보기에는 두 부품 사이를 메우는 단순한 밀봉재처럼 보이지만, 실제 공정에서는 가장 빈번하게 문제의 발원지가 되는 부속품 가운데 하나입니다. 그 이유는 분명합니다. 가스켓은 결코 정적인 상태에 머무는 부품이 아니라, 압력, 온도, 화학적 환경, 시간이라는 네 축이 끊임없이 교차하는 가운데 지속적으로 변형되는 동적 요소이기 때문입니다.

⏳ 체결 직후의 가스켓은 완벽하게 밀봉된 모습처럼 비춰집니다. 그러나 시간이 흐르면서 체결 하중은 조용히 감쇠해 가고, 반복되는 열사이클은 재료 내부에 미세한 변형을 차곡차곡 누적시킵니다. 특히 플랜지 체결 구조에서는 볼트 하중이 일정하게 유지되지 못하기 때문에, 가스켓이 그 하중 변화를 충분히 보완하지 못하면 미세 누설이 시작됩니다. 이러한 열화 과정은 어느 한순간에 폭발적으로 드러나는 것이 아니라 점진적으로 진행되기 때문에, 초기 단계에서 문제를 알아채기가 매우 어렵다는 점이 상황을 한층 까다롭게 만듭니다.

🧪 여기에 화학적 인자가 얹히면 문제는 한층 복합적인 양상으로 전개됩니다. 공정 유체뿐 아니라 세정제, 용매, 첨가제까지 동시에 작동하는 실제 운전 환경에서는 재료의 팽윤(swelling)이나 경화(degradation) 현상이 흔하게 발생합니다. 특히 바이오·제약 공정에서는 CIP/SIP가 반복적으로 가동되므로, 단순한 온도 내구성만으로는 부족하며 반복 열사이클에 대한 누적 내구성까지 함께 담보되어야 합니다.

한편 자주 간과되는 또 다른 변수가 바로 구조입니다. 아무리 우수한 재질의 가스켓을 도입하더라도 연결 구조 자체에 미세한 갭이나 포켓이 존재한다면, 그 영역은 세정액이 닿지 못하는 사각지대로 전락하게 됩니다. 이른바 엔트랩먼트(Entrapment) 이슈입니다. 바이오 공정에서는 이러한 구조적 결함이 단순 누설보다 훨씬 더 심각한 결과로 이어질 수 있습니다. 결국 가스켓 문제는 "재질 선택"이라는 단일 변수만으로 해결되는 사안이 결코 아닙니다.

📚 엔트랩먼트(Entrapment)란 무엇인가

엔트랩먼트는 유체 이송 경로 내부에 형성된 미세한 틈, 단차(step), 또는 데드존(dead zone)에 공정 유체나 미생물, 잔류물이 갇혀 빠져나오지 못하는 현상을 가리킵니다. 위생 공정에서 가장 치명적인 구조적 결함으로 분류되는데, 그 이유는 명확합니다. 엔트랩먼트가 발생하는 영역은 CIP(Clean-In-Place) 세정액이 충분한 유속으로 도달하지 못하기 때문에 곧바로 세정 사각지대로 전락하며, 이 공간은 시간이 지날수록 바이오필름(biofilm) 형성과 미생물 증식의 거점이 됩니다.

이론적으로 엔트랩먼트가 발생하기 위한 임계 조건은 갭 폭이 약 50µm 이상이고 유속이 정체될 수 있는 형상이 존재할 때로 알려져 있습니다. 실제 ASME BPE(Bioprocessing Equipment) 표준이 위생 배관 연결부의 단차 허용 한계(L/d ratio)를 엄격하게 규정하는 배경도 바로 여기에 있습니다. 그러므로 엔트랩먼트 제어는 단순히 "꼼꼼히 세정한다"는 차원이 아니라, 세정이 닿을 수 없는 공간 자체를 설계 단계부터 제거한다는 예방적 접근이 본질이 됩니다.

실제 현장에서 마주하게 되는 문제는 거의 예외 없이 다음 세 가지 인자가 복합적으로 얽힌 형태로 나타납니다.

🔻 하중 유지 실패 (creep, compression set) 🧬 화학적 변화 (swelling, degradation) 🏗️ 구조적 결함 (dead space, entrapment)

따라서 가스켓을 선정할 때 가장 먼저 던져야 할 질문은 "어떤 재질을 적용할 것인가"가 아니라, "어떤 조건에서 무엇이 가장 먼저 무너지는가"가 되어야 합니다.

🧫 1. 바이오 / 위생 공정

가스켓이 아니라 "구조"부터 풀어야 하는 영역

🔗 Versilon® Sanitary Clamp Style 10FT

바이오 공정에서 가장 흔히 발견되는 오해 중 하나는 "가스켓 재질만 바꾸면 모든 문제가 풀린다"는 인식입니다. 그러나 실제 현장 데이터를 깊이 들여다보면, 문제의 상당 비중은 재질이 아니라 구조 설계의 한계에서 비롯됩니다. 이 제품의 진정한 차별성 역시 단순히 PTFE 가스켓을 채택했다는 사실에 있지 않고, 가스켓 후단까지 포함한 연결 구조 전체가 일관된 위생 설계 원칙 아래 구성되어 있다는 점에 있습니다.

구조적으로 살펴보면 다음과 같은 특성이 눈에 띕니다.

➡️ 호스 라이너가 피팅 내부까지 끊김 없이 연속되는 일체형 구조 🚫 연결부 사이에 단차(step)가 존재하지 않음 💧 유체가 머무를 수 있는 포켓(pocket)이 형성되지 않음

요컨대 일반 클램프 연결 방식에서 빈번히 발생하는 미세한 갭, 계단형 단차, 데드존(dead zone)이 설계 단계에서부터 원천적으로 배제되어 있다는 의미입니다.

이러한 구조적 완결성은 다음과 같은 실질적인 이득으로 이어집니다.

🧴 세정 후 잔류물 발생 없음 🦠 미생물 증식 리스크 최소화 🔄 반복 공정에서의 안정성 확보

🌡️ 여기에 반드시 짚어둘 핵심 조건이 하나 있습니다. 👉 121°C 이상의 공정 환경에서는 PTFE 솔리드 가스켓이 필수적으로 요구됩니다. 이는 단순한 카탈로그 상의 권고가 아니라, SIP 조건에서 재료가 버티지 못할 경우 곧바로 공정 실패와 무균 무결성 상실로 직결되기 때문입니다.

🎯 정리하자면 이 제품은 결국, 가스켓 → 구조 → 위생 설계라는 세 층위를 단일 솔루션 안에서 통합적으로 풀어내는 접근 방식이라 할 수 있습니다.

🏭 2. 일반 산업 장비

표준 가스켓이 반복적으로 실패하는 경우

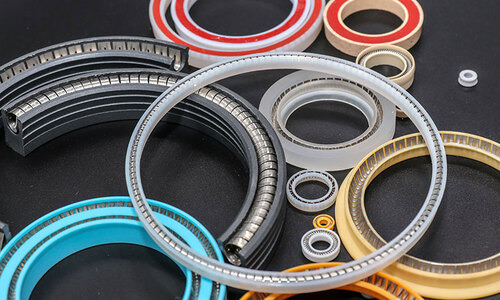

🛠️ High-Performance Seals (Covison®)

❓ 현장에서 가장 자주 들려오는 질문 가운데 하나가 바로 이것입니다. "동일한 규격의 가스켓을 계속 쓰고 있는데, 어째서 누설이 반복되는 겁니까?"

이런 사례의 원인은 대개 재질이 아니라 형상과 압축 조건의 미스매치에 있습니다.

대표적으로 다음과 같은 상황이 누설의 근본 원인으로 작용합니다.

🔲 체결면이 완전한 평면을 형성하지 못함 ⚖️ 체결 하중이 균일하게 분포되지 않음 🌡️ 열팽창과 수축이 반복적으로 일어남 🔧 분해와 재조립이 잦음

이러한 조건에서는 아무리 고급 PTFE 재질을 적용한다 해도 근본 문제까지 닿기는 어렵습니다. 그렇기에 이 영역은 "어떤 제품을 살 것인가"라는 시각이 아니라, "어떻게 설계할 것인가"라는 시각으로 접근해야 합니다. 그리고 High-Performance Seals가 다루는 지점이 바로 이 자리입니다.

✨ 핵심 강점은 다음 세 가지로 압축할 수 있습니다.

📐 형상 맞춤 설계 구현 🎚️ 압축률의 정밀 제어 🧪 운전 환경에 최적화된 재료 적용

다시 말해 "기성 가스켓 투입 → 반복 실패 누적 → 커스텀 씰 설계를 통한 근본 해결"이라는 흐름으로 정리할 수 있습니다.

🎯 결국 가스켓 문제는 특정 재질 하나만 골라낸다고 해결되는 사안이 아니라, 공정 조건과 구조, 사용 환경까지 함께 고려한 설계적 접근이 반드시 동반되어야 하는 영역입니다. 겉으로는 동일하게 누설로 관찰되는 현상이라도 그 근본 원인이 다르면 처방 또한 완전히 달라지기 때문에, 가장 먼저 해야 할 작업은 어떤 조건에서 어떤 실패 모드가 지배적으로 나타나고 있는지를 정확히 진단하는 일입니다. 이러한 관점으로 바라보면 공정 씰링은 단순한 부품 선택의 문제가 아니라, 공정 안정성과 유지보수 효율성을 동시에 좌우하는 핵심 설계 요소로 자리매김합니다. 따라서 실제 적용 단계에서는 표준 제품을 그대로 끼워 넣기보다, 장비의 운전 조건에 부합하는 구조와 소재를 함께 설계하는 통합적 접근이 훨씬 효과적인 결과를 가져옵니다. 이 기준에 따라 제품을 선정하면 반복적인 누설이나 세정 이슈 없이 장기적으로 안정된 공정 운영을 실현할 수 있습니다.



🏆 Saint-Gobain Life Sciences는 이러한 통합 설계 철학을 제품군 전반에 일관되게 구현하고 있습니다.

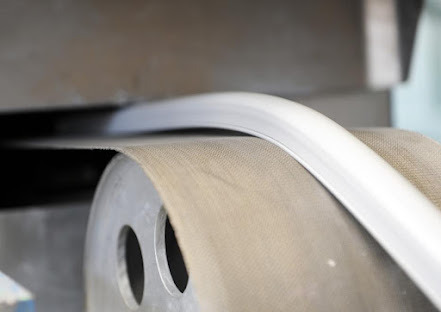

바이오·위생 공정 영역에서는 앞서 다룬 🔗 Versilon® Sanitary Clamp Style 10FT가 호스 라이너부터 피팅 내부까지 끊김 없이 이어지는 일체형 구조로 데드존과 엔트랩먼트 리스크를 원천 차단하며, 121°C 이상의 SIP 조건에 대응하는 PTFE 솔리드 가스켓 옵션까지 함께 제공합니다. 일반 산업 장비 영역에서는 🛠️ High-Performance Seals(Covison®) 제품군이 압출 씰, 몰딩 가스켓, 오버몰딩 구조 등 다양한 가공 방식을 통해 형상·압축률·재료 특성을 운전 조건에 맞춰 정밀하게 설계함으로써 기성 가스켓의 반복 실패 문제를 근본부터 해소합니다.

📌 제품 개요

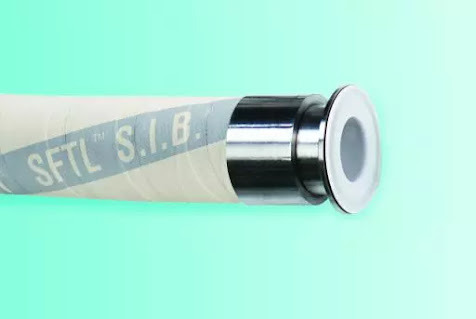

Versilon® Sanitary Clamp Style 10FT은 Saint-Gobain이 위생 공정(sanitary process)을 위해 개발한 클램프 방식의 일체형 호스 어셈블리입니다. 이 제품의 가장 큰 차별점은 호스 내부 라이너인 Chemfluor® 플루오로폴리머(PTFE 계열)가 스테인리스 피팅 내부까지 연속적으로 연결된 뒤, 씰링 가스켓 뒤편에서 플레어(flare) 형태로 마감된다는 점에 있습니다. 이러한 설계 덕분에 호스와 피팅 사이에 이음매(joint)가 존재하지 않으며, 결과적으로 유체가 정체할 수 있는 데드존이나 엔트랩먼트가 원천적으로 발생하지 않습니다.

🏗️ 구조적 특징

➡️ 연속 일체형 라이너 구조: Chemfluor® 플루오로폴리머 라이너가 호스 본체에서 피팅 내부까지 단절 없이 이어지며, 가스켓 뒤편에서 플레어 처리됨

🚫 호스–피팅 간 이음매 없음: 미생물 증식이나 잔류물 축적의 원인이 되는 계면 자체가 존재하지 않음

💧 자기 배수(self-draining) 설계: 호스 어셈블리 전체가 자연스럽게 배수되도록 구성되어 CIP/SIP 효율을 극대화

🌡️ 호스 최대 온도를 상회하는 피팅 온도 등급: 운전 조건에서 피팅이 제약 요인이 되지 않도록 여유 마진 확보

🧱 316L 스테인리스 스틸 피팅: 위생 공정에 표준적으로 적용되는 내식성 소재

클램프 등급별 압력 사양

🔹 Standard Weight 클램프: 150 PSIG @ 70°F (21°C) / 125 PSIG @ 250°F (121°C) 🔹 Heavyweight 클램프: 500 PSIG @ 70°F (21°C) / 125 PSIG @ 250°F (121°C) 🔹 High Pressure Bolt 스타일 클램프: 1,500 PSIG @ 70°F (21°C) / 125 PSIG @ 250°F (121°C)

🛡️ PTFE 솔리드 가스켓 옵션 (핵심 포인트)

🌡️ 250°F (121°C)를 초과하는 공정 환경에서는 솔리드 PTFE 가스켓이 필수적으로 요구됩니다.

이는 단순 권고 수준이 아니라 공식 사양서에 명시된 필수 요건(required)입니다. 그 근거는 명확합니다. SIP(Steam-In-Place) 조건이나 고온 운전 환경에서는 일반 엘라스토머 가스켓이 빠르게 열화·변형되어 곧바로 누설로 이어질 수 있는 반면, PTFE 솔리드 가스켓은 뛰어난 열 안정성과 폭넓은 내화학성을 동시에 제공하기 때문입니다. 또한 유체가 닿는 면이 오직 Chemfluor® PTFE 솔리드 가스켓으로만 이루어지도록 설계되어, 의약품·바이오 공정에서 요구되는 재료 호환성과 추출물(extractables) 최소화 조건을 함께 충족합니다.

🎯 적용 분야

🧫 바이오·제약 공정의 위생 배관 라인 💉 CIP/SIP 반복 환경에서의 무균 유체 이송 🥛 식음료·화장품 등 위생 등급이 요구되는 산업 공정 🔬 단일 사용(Single-Use) 환경과 연계된 클램프 연결 구간



                                       ENGINEERING GUIDE FOR HOSES Download

✅ 이처럼 가스켓이라는 단일 부품에서 출발해 튜빙, 커넥터, 샘플링 매니폴드, 맞춤형 어셈블리에 이르기까지 전 공정 씰링 라인업을 두루 갖춘 Saint-Gobain Life Sciences의 솔루션을 기준으로 제품을 선정한다면, 반복적인 누설이나 세정 이슈 없이 R&D 단계에서 상업 생산에 이르는 전 과정에서 장기적으로 안정된 공정 운영을 실현할 수 있습니다.
