PTFE 멤브레인 완전 정리: 구조·특성부터 소수성 필터 적용사례



견적 및 제품 이메일 문의 : DL-SGPPS-LSMKT@saint-gobain.com





🎯 PTFE 멤브레인 필터의 구조와 원리

소수성과 화학적 안정성을 기반으로 한 고성능 여과 기술 PTFE 멤브레인 필터는 강한 화학적 내성, 높은 내열성, 뛰어난 내구성을 갖춘 고성능 여과 매체로 바이오·제약·화학 공정 등 다양한 산업에서 핵심적 역할을 수행합니다. 필터의 핵심 구조는 PTFE 멤브레인 원단으로 구성되며, 이 원단의 특성이 곧 필터의 성능을 결정합니다.





🎯 PTFE 멤브레인 원단이란?

PTFE(폴리테트라플루오로에틸렌)는 불소와 탄소로 이루어진 안정적인 불소 중합체로, 천연 소수성(hydrophobic) 특성과 매우 높은 화학적 불활성을 가진 소재입니다. 이 특성 덕분에 PTFE 멤브레인은 가스·증기·액체 대부분과 반응하지 않으며, -400°F ~ 500°F 범위의 넓은 온도에서도 성능을 유지합니다.

멤브레인은 소결(Sintering) 공정을 통해 제작되며, PTFE 분말을 가열·압축한 뒤 늘려서 수십억 개의 균일한 미세 기공을 가진 다공성 구조가 만들어집니다. 이 구조가 필터의 투과성, 유량, 내구성을 결정하는 핵심 요소입니다.

​

🎯  PTFE 멤브레인 원단의 종류

멤브레인 원단 고분자 PTFE는 테플론으로 더 잘 알려져 있으며, 팽창된 얇은 3차원 그물망 형태의 다공성 구조를 갖습니다. 이 구조는 수십억 개의 미세 기공을 형성하여 공기와 액체를 통과시키면서도 가스 및 액체 여과에 활용할 수 있게 합니다. PTFE 멤브레인은 낮은 마찰계수, 높은 전기저항, 비점착성 표면, 그리고 천연 소수성이라는 특징을 지니고 있습니다.

​

🎯 PTFE 멤브레인은 어떻게 만들어질까? (소결 공정)

PTFE 멤브레인은 소결(Sintering) 이라는 고온 압축 공정을 통해 제작됩니다.

1. PTFE 분말을 327°C~380°C 사이에서 가열
2. 연화된 분말을 롤러 또는 프레스로 얇은 필름으로 압축
3. 필름을 일정 방향으로 늘려 미세 기공을 형성
4. 균일한 기공 구조를 가진 다공성 멤브레인 완성

이 공정을 통해 PTFE 멤브레인은

• 높은 내화학성

• 균일한 기공 구조

• 낮은 leachable

• 높은 안정성

을 갖추게 됩니다.

​

🎯 친수성 vs 소수성 PTFE 멤브레인

PTFE는 본질적으로 소수성이지만, 용도에 따라 표면 개질 기술을 적용해 친수성 PTFE 멤브레인도 제작할 수 있습니다.

​

💡 소수성 PTFE

– 기본 형태

– 공기·가스·배기(vent) 여과에 최적

– 액체 차단 성능 우수

💡 친수성 PTFE

– 표면 개질 처리로 제조

– 물 기반 액체 여과 가능

– 낮은 단백질 흡착, 균일한 기공 구조

바이오 공정에서는 공기/가스용 Sterile Filter에는 소수성 PTFE가, 액체용 멤브레인 필터에는 친수성 PTFE가 주로 사용됩니다.

🎯 Pure PTFE vs Supported PTFE

멤브레인 원단은 지지체(Support)의 유무에 따라 나뉘며, 이는 필터의 안정성과 유량 특성에 직접적인 영향을 줍니다.

​

💡 Pure PTFE (지지체 없음)

– 초고순도

– 낮은 추출물

– 낮은 압력 환경에 적합

💡 Supported PTFE (PP, PET 등 지지체 포함)

– 기계적 강도 향상

– 주름(Pleated) 구조 제작 용이

– 고유량·고압 공정에 적합

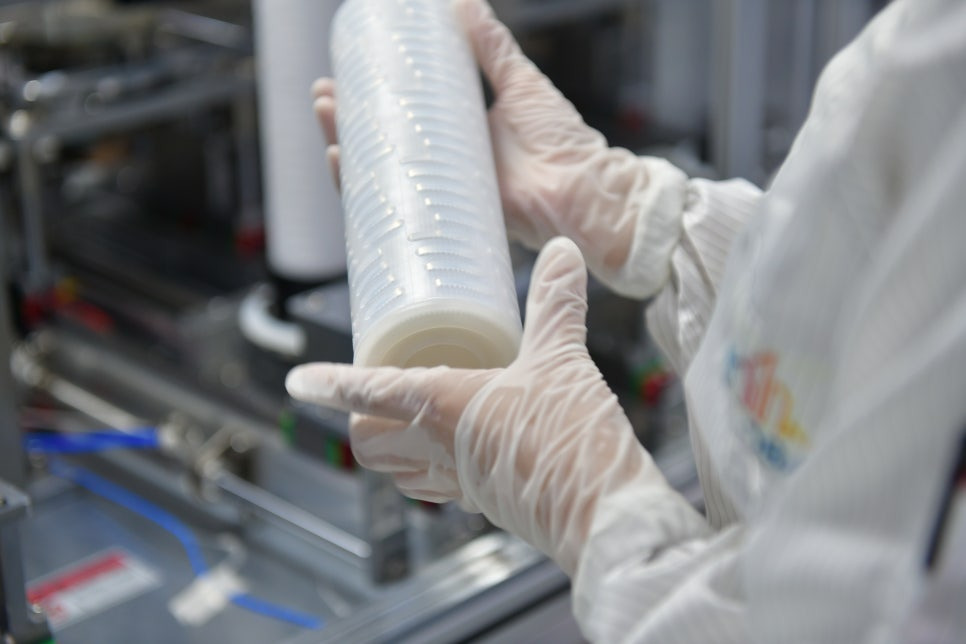

실제 산업용 카트리지/캡슐 필터 대부분은 지지체가 포함된 Supported PTFE 구조를 기반으로 제작됩니다.

​

🎯 PTFE 멤브레인 필터의 주요 특성

​

💡높은 화학적 내성

– 광범위한 산·염기·용제에 안정적

– CIP/SIP 조건에서도 구조 유지

💡균일한 기공 구조

– 안정적인 여과 성능

– 반복 사용 시에도 품질 유지

💡높은 다공성

– 높은 유량

– 낮은 압력 손실

💡낮은 추출물

– 고순도 요구 공정(바이오·제약)에 적합

💡내열성 및 물리적 안정성

– 극저온·고온 모든 환경에서 안정성 유지

​

🎯 PTFE 멤브레인 필터가 사용되는 분야

PTFE 멤브레인 특성은 다양한 산업에서 다음과 같은 목적으로 활용됩니다.

​

💡 생명공학 및 제약

– Sterile Air/Gas Filtration

– Venting 필터

– 친수성 PTFE 기반 액체 여과

​

💡 화학 및 정밀 화학 공정

– 고농도 화학 용액 여과

– 고부식성 환경에서의 공기/가스 여과

​

💡 식품·음료·전자 산업

– 탱크·용기 Vent Filter

– 고순도 공기 관리

– 장비 보호용 미립자 제거 필터



🎯 이러한 요구를 충족시키는 소수성 PTFE 필터 솔루션

PTFE 멤브레인이 가진 천연 소수성과 뛰어난 내화학성은 고순도 환기·압축가스 공정에서 특히 큰 장점을 제공합니다. 이러한 특성을 기반으로 한 소수성 필터 솔루션은 제약·바이오 제조 공정에서 안정적인 가스 여과와 장비 보호를 위해 필수적인 요소로 자리 잡고 있습니다. 생고뱅이 제공하는 PTFE 기반 PureFlo 필터는 0.2 µm 소수성 PTFE 멤브레인을 적용해 높은 유량, 우수한 내화학성, 그리고 탁월한 열적 안정성을 실현합니다. 또한 다양한 크기와 연결 방식으로 제공되어 연구 단계부터 상업 생산까지의 스케일업을 간소화하며, 고압증기멸균에도 대응해 멸균 공정과의 호환성을 보장합니다. 이러한 특성 덕분에 PureFlo 소수성 PTFE 필터는 제약·바이오 산업 전반에서 신뢰받는 가스·배기 여과 솔루션으로 널리 활용되고 있습니다.

​

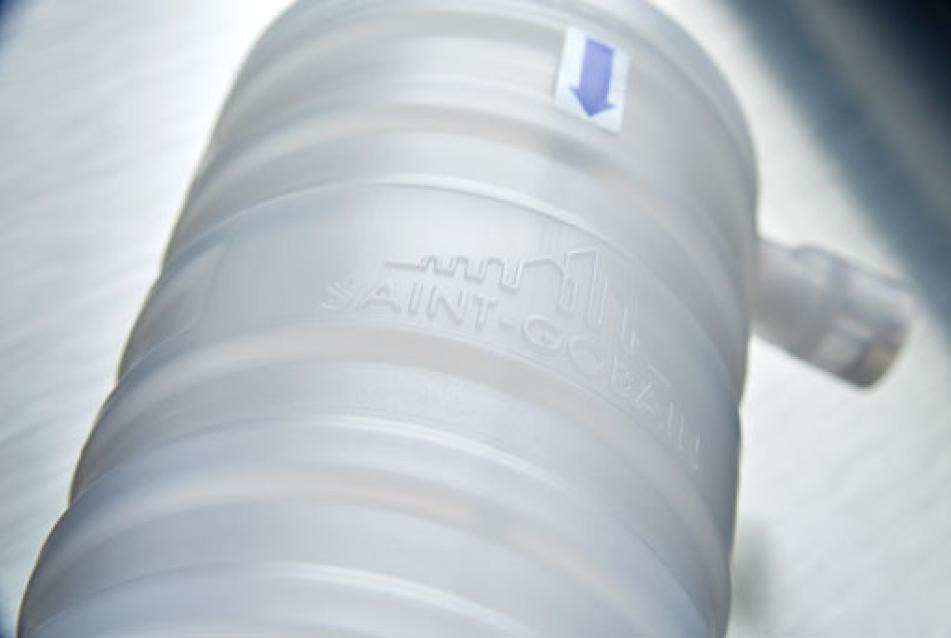

🎯 PureFlo® PTFE

PureFlo® PTFE 필터는 0.2 µm 소수성 PTFE(폴리테트라플루오로에틸렌) 멤브레인을 적용하여 탁월한 내화학성, 열적 강도, 그리고 환기 및 압축가스 응용에서 높은 유량 성능을 제공합니다. 필터 캡슐 및 카트리지는 다양한 크기와 연결 옵션으로 제공되어 의약품 개발 전 과정에서 스케일업을 보다 간소화할 수 있습니다.

🎯 특징 및 장점

· 고압증기멸균 가능

· 소수성 PTFE 멤브레인

· 뛰어난 유량 성능, 열적 안정성, 내화학성

· 다양한 크기 및 피팅 옵션으로 시스템 설계와 스케일업 간소화

​

좀 더 자세한 내용을 살펴 보시려면 : PureFlo® PTFE 링크
